曳引电机扭矩加载台的关键性能作用解析

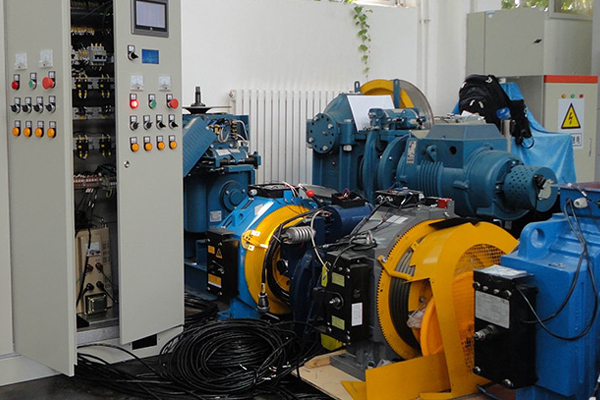

曳引电机扭矩加载台是一种用于模拟曳引系统实际工作负载的高精度动态测试装备。它通过磁粉制动器、磁粉离合器或反拖电机作为加载元件，对被试曳引电机施加精确的正向或反向扭矩，从而模拟电梯在重载上行、轻载下行或紧急制动时的受力状态。

在电梯、起重机及大型卷扬设备的研发与质检环节中，曳引电机的输出特性决定了整套系统的安全性与运行效率。而应用曳引电机扭矩加载台，能精准有效的量化电机的真实负载能力。在电机安装到电梯井道之前，测试台就能通过全工况模拟，验证电机在极限条件下的扭矩输出、温升控制及制动可靠性，是一种关键的检测设备。

结构原理

系统模块	核心组件	功能说明
加载执行系统	磁粉制动器/涡流制动器/陪试电机	提供可调的阻力矩，模拟轿厢重量与摩擦力，实现0-200%额定扭矩的动态加载。
高精度传感系统	动态扭矩传感器、光电编码器、温度传感器	实时采集输出轴扭矩、转速、功率及电机绕组温度，精度通常可达±0.1%。
电气控制系统	变频电源、PLC、工控机	控制加载曲线（阶跃、斜坡、脉冲），模拟电梯的S型速度曲线，实现无人值守自动化测试。
数据处理系统	专用测试软件（DAQ）	绘制“扭矩-转速”特性曲线，自动计算效率MAP图，并生成符合ISO标准的检测报告。

曳引电机扭矩加载台的关键性能解析

1. 动态扭矩加载与闭环控制

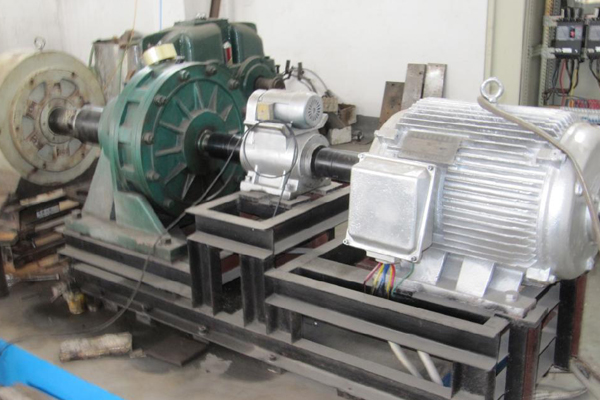

加载台通过采用磁粉制动器或先进的电力测功机作为加载单元，设备能够模拟电梯在不同载重下的运行状态。

• 加载方式：通常采用磁粉制动器、磁粉离合器或四象限回馈式陪试电机作为负载源。
• 动态响应：可在毫秒级内完成从空载→额定负载→过载的阶跃或斜坡加载，真实模拟电梯启停、急加减速及紧急制动工况。
• 出厂扭矩检验：对每一台曳引电机进行全检，确保其在额定负载下的输出扭矩符合设计标准，杜绝“小马拉大车”的安全隐患。
• 扭矩老化试验：通过长时间施加特定负载，加速电机内部材料的疲劳测试，提前暴露潜在缺陷，筛选出因装配或材料问题导致的不合格品。
• 堵转与过载测试：模拟电梯在异常工况下的堵转状态，验证电机及制动系统的承受能力。

2. 实时监测与数据分析：转速、功率与能效评估

加载台集成了高精度的扭矩转速传感器与数据采集系统，构建了完整的闭环测试环境。

• 动态参数采集：设备能够实时采集电机的转矩、转速变化曲线，精准捕捉电机启动、加速、匀速及制动过程中的动态响应。
• 功率计算与显示：系统内置算法可自动将采集到的扭矩与转速数据换算为机械输出功率，并与电参数测量仪联动，实时计算电机效率（Efficiency）与功率因数，为研发优化提供精准的数据支撑。
• 同步采集：扭矩、转速、电压、电流、有功/无功功率、功率因数。

3. 多参数综合测试：传动效率与系统匹配性验证

除了针对电机本体的测试，现代曳引电机扭矩加载台还承担着更广泛的多参数测试任务。

• 机械传动效率测试：通过连接减速机、齿轮箱等传动部件，测量输入端（电机侧）与输出端（负载侧）的扭矩差，精确计算传动机械的机械效率，分析能量损耗点。
• 温升与热稳定性：结合温度传感器，监测电机在持续加载过程中的温升情况，确保其在高温环境下仍能保持稳定的扭矩输出。
• 惯量模拟：高端加载台配备可更换的惯量飞轮盘，能够模拟不同载重的电梯轿厢惯性，验证电机在加减速过程中的控制精度与抗抖动能力。

结语

随着电梯行业对安全性与节能性要求的日益提高，曳引电机扭矩加载台已不仅仅是简单的负载设备，而是集加载、测量、分析、诊断于一体的智能化测试系统。无论是进行严格的出厂扭矩检验，还是深度的性能验证与老化试验，一台高性能的加载台都是保障电梯运行平稳、安全、高效的基石。
