磁粉测功机的结构组成是怎样的

        磁粉测功机由负载、连轴器、传感器、安装底座、升降机构、测试柜、输入功率测量仪、专用负载调节器、温升测量仪。下面我们来一起看看磁粉测功机的结构组成是怎样的？
        负载一般由磁粉制动器构成。磁粉制动器是具有定子和转力两个相对运动部件的旋转机械。定子和转力都由磁性导磁材料制成。定子和转子间的工作间隙充满磁性导磁磁粉。当定子上的激磁线圈通入激磁电流时，磁粉聚集而形成磁粉链。由粉末间的磁性结合和粉末与两运动件的摩擦力来传递力矩。激磁电流增大，所传递的转矩也随之增大，当激磁电流增至一定值时，导磁材料发生磁饱和，所传递的转矩也呈饱和状态。当中断激磁电流时，磁粉失去束缚，处于松散状态。因此基本上不传递力矩。 磁粉制动器在测试之前，一定要先通水。测试后，待温度降低才能停止供水。磁轭表面温度应控制在≤85ºC，若温度过高，应用鼓风机进行吹风冷却，或降低进水温度。
        传感器：传感器工作时通过弹性轴两组磁电信号发生器，把被测转矩转速转换成具有相位差的两组交流电信号，这两组交流电信号的频率相同且与轴的转速成正比。而其相位差的变化部分又与被测转矩成正比。传感器属精密测量仪器，严禁用铁质榔头敲打，在使用过程中应尽可能避免过大的冲击载荷，这往往发生在试验的启动或停止过程中，一般启动瞬间，都以低转速启动。停止过程中，不能带负载关机。

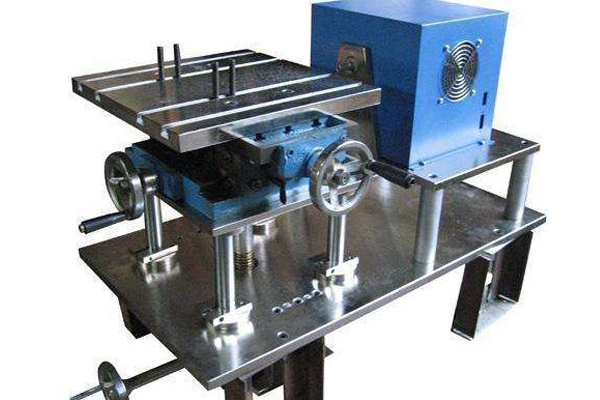

        安装底座、升降机构： 安装底座用翻砂底坐构成，小功率、由弓字型钢材构成。底座稳固，避免过大震动，否则将造成数据测试不准。
        测试柜：一般由竖式箱体构成，内部装有控制线路、输入功率测量仪、输出功率测量仪、专用负载测量仪，安装于测试柜面板上。一般操作可在测试柜面板上完成。
        注意：磁粉测功机有时出现死机现象（一般在开机这段时间）属于正常现象。只需关闭仪器电源开关，重新启动即可。
