WLK程控电源



 WLK 系列程控稳流电源为开关型稳流电源，主要用于提供磁粉制动器、磁粉离合器、电涡流制动
器的激磁电流；具有RS232（或定制RS485）串行接口，可与计算机、PLC控制器通讯。
一、工作方式
WLK 系列程控电源具有如下3种工作方式：
1．“通信”方式。由RS232（或定制RS485）端口接收计算机的数据指令，输出电流。
2．“遥控”方式。由外部0~10V（或定制0~5V）信号控制，输出电流。
3．“手动”方式。由“手动调节”电位器控制，输出电流。
WLK 系列程控稳流电源与PLC 控制器组成控制系统时，建议采用“通信”方式，这样可以省去PLC
的D/A模块。
二、技术指标
1．输入电压：220V±20% 50Hz
2．输出电流：0-1A（1A输出型）；0-3A（3A 输出型）；0-5A（5A 输出型）
3．输出电压：0-40V（1A 输出型）；0-40V（3A 输出型）；0-80V（5A输出型）
4．稳流精度：小于1%
5．响应时间：0.1s
6．绝缘阻抗：220V 输入与输出端：>10MΩ
7．环境温度：50°C以下
8．空气湿度：<85% (25°C)

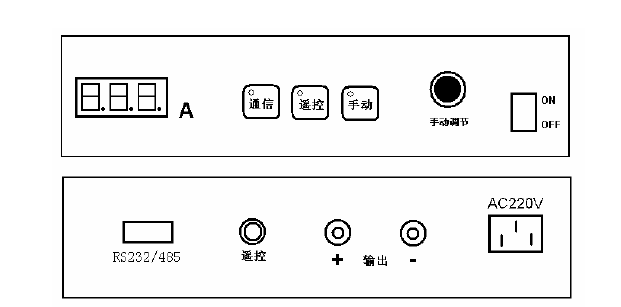

三、面板配置

“RS232/485”端子说明：
RS232接口： 2脚：TXD 3脚：RXD 5脚：地
RS485接口： 2脚：A 3脚：B 5脚：地
“遥控”信号输入端：
1脚：遥控信号（0-10V）输入正端；
2脚：遥控信号（0-10V）输入负端；
“输出”端：
主电源输出端；
四、计算机通信规则（PL0方式）
仪器采用RS232/RS485数据通信接口，提供WLK3B.dll 动态链接库供用户直接调用。
WLK3B.dll 动态链接库中，包括get_current 过程和put_current函数，get_current 过程用于读取电流
值，put_current 函数用于输出电流值。
DELPHI语言过程、函数申明如下：
function put_current(port,addr_mcu:integer;out_current:real):integer; stdcall;
procedure get_current(port,addr_mcu:integer;var in_current:real); stdcall;
VB 语言过程、函数申明如下：
Private Declare Sub get_current Lib "WLK3B.dll" (ByVal Port As Integer, ByVal addr_mcu As Integer,
in_current As Double)
Private Declare Function put_current Lib "WLK3B.dll" (ByVal Port As Integer, ByVal addr_mcu As
Integer, ByVal out_current As Double) As Integer
其中：
port: 计算机COM口值，其值为1、2、3等；
addr_mcu： 电源的通信地址，其值为9；
out_current：输出到电源的电流值（如：1.25 2.33 等）；
in_current： 从电源读入的电流值（如：1.25 2.33 等）。
out_current 函数返回值说明：
1． 值为-1 时，表示通信联络失败。可能的原因有：计算机COM 口值(port)设置错误；addr_mcu
的值错误；
2． 值为-2时，表示数据传输时出错，电源不接收该次指令。
3． 值为1时，通讯正确。
get_current 过程中in_current 参数返回值说明：
1． 值为-1 时，表示通信联络失败。可能的原因有：计算机COM 口值(port)设置错误；addr_mcu
的值错误；
2． 值为-2时，表示数据传输时出错。可将该次通信数据舍去。
3． 值为-3时，表示电源发出的数据溢出，可将该次通信数据舍去。
4． 值大于等于0 时，通讯正确，其值为采集的电流值。
五、PLC 控制器通信规则
为简化PLC 控制器软件编程，采用较简单的通信协议，程控电源为半工RS232/RS485 接收方式，
程控电源具有3种数据接收方式。
PL1、PL2方式：
1．数据格式
帧数据为10位，无奇偶校验位，即：
起始位 8位数据位（低在先)停止位
2．传送的数据
PL1方式：
PLC 向程控电源发送1个数据，范围为0-255，对应电流为：0~量程。
PL2方式：
PLC 向程控电源发送2 个数据，此2 数据相同，范围为0-255，对应电流为：0~量程；程控电
源根据接收到的2个数据是否相同判断数据是否正确。PL2 比PL1方式有较高的可靠性。PLC 向程
控电源连续发送的2个数据之间的时间间隔（t）约为1ms，可在1ms<t<100ms区间选择。
PL3方式：
1．数据格式
帧数据为11位，即：
起始位 8位数据位（低在先） 第 9 位停止位
第9 位（奇偶位），在这里做地址和数据的判别位， 1 为地址， 0 为数据。
仪器只被地址触发，即上位机只有向程控电源发09H（09H 为程控电源的通信地址）并且奇偶位
为1 时才能得到本仪器的响应，第9 位在计算机里就是奇偶校验位，通过奇偶校验的设置就可以
改变它。
2．传送的数据
上位机向程控电源发送地址09H，第9 位为1 ；接着发送1 个数据，第9 位为0，范围为0-255，
对应电流为：0~量程。2 次发送之间的时间间隔（t）约为1ms，可在1ms<t<100ms区间选择。
六、说明
1．仪器开机时显示两帧信息，分别为出厂编号和电流量程。若程控电源设置为计算机通信规则（PL0），
则在显示两帧信息的同时， “通信键”、“遥控键”、“手动键”的指示灯全灭；若为PL1通信规则，
则“通信键”指示灯亮；若为PL2 通信规则，则“通信键”、“遥控键”的指示灯亮；若为PL3
通信规则，则“通信键”、“遥控键”、“手动键”的指示灯亮。
2．通信规则选择及电流量程的设定方法：
按住“通信键”，打开电源开关，窗口显示“SEP”，进入设置状态；松开，再按一下“通信键”，
显示“PL0”、“PL1”、“PL2” 或“PL3”字符，可用“遥控键”和“手动键”改变至所需值。
再按一下“通信键”，显示电流量程值，此时，可用“遥控键”和“手动键”改变至所需值。
关闭电源，完成通信规则和量程的设定。对于一台稳流电源，其量程值是不能随意更改的。
量程值出厂时已设置，建议用户不要更改。
3．用户通过按键选择不同的控制信号。
4．电源插头的接地端须可靠接地。
