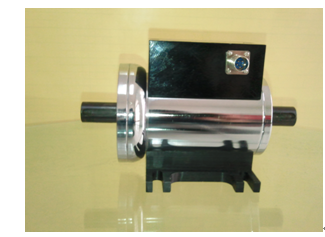

一、应用范围:
1 .电动机、发动机、内燃机等旋转设备输出扭矩和功率的检测
2 .铁路机车、汽车、飞机、船舶等机械的扭矩和功率的检测;
3 .压缩机、水泵、搅拌机、变速器等工作时所需扭矩的检测;
4 .机床加工、钻井设备的转速扭矩检测和扭矩控制;
5 .可用于制作粘度计和扭力扳手;
6 .各种材料测试机和实验室检测使用;
★ 性能指标
扭矩示值误差: <±0.1 % F · S,0.2%F.S,0.5%F.S可选 | 灵敏度: 1±0.2 mv / V |
非线性: <±0.25 % F· S | 重复性: <±0.2% F· S |
回差: <0.2 % F· S | 零飘(24小时): <0.5 % F· S |
零点温飘: <0.5 % F· S /10℃ | 输出阻抗: 1KΩ ±3Ω |
绝缘阻抗: >500MΩ | 静态超载: 120 % |
断裂负载: 200 % | 使用温度: 0 ~ 60℃ |
储存温度: -20 ~ 70℃ | 电源电压: +15V±5%,-15V±5% |
总消耗电流: <130mA | 频率信号输出: 5KHz—15KHz |
负额定扭矩:5KHz±10Hz | 零扭矩:10KHz±10Hz |
正额定扭矩:15KHz±10Hz | 信号占空比: (50±10)% |
二、★ 基本原理
扭矩的测量:采用应变片电测技术 ,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后,经过压/频转换,变成与扭应变成正比的频率信号。采用应变电测技术和采用环形变压器非接触传递能源和输出信号,没有了集流环和电刷的摩擦,解决了动态测量中能源供应的不稳定和信号传输不稳定的问题。
转速测量采用霍尔效应或光电码盘,对转速进行测量。 60个脉冲/转,用测频的方式测量转速。如果转速低于 60转,应该测量两个脉冲之间的周期,进行转速测量。
三、产品特点:
1.信号输出可任意选择波形─方波或脉冲波。
2.检测精度高、稳定性好、抗干扰性强。
3.不需反复调零即可;连续测量正反扭矩。
4.即可测量静止扭矩,也可测量动态扭矩。
5.体积小、重量轻,传感器可脱离二次仪表Du立使用,只要按插座针号提供 +15V,-15V(200mA)的电源,即可输出阻抗与扭矩成正比的等方波或脉冲波频率信号。量轻、易于安装。
6.测量范围: 0—10000Nm标准可选, 非标准2万Nm、3万Nm、5万Nm、8万Nm、10万Nm、15万Nm、20万Nm、50万Nm、100万Nm、200万Nm可定制,特殊量程定制。
四、安装使用:安装步骤:
1.根据轴的连接形式和扭矩传感器的长度,确定原动机和负载之间的距离,调节原动机和负载的轴线相对于基准面的距离,使它们的轴线的同轴度小于Φ 0.03mm,固定原动机和负载在基准面上。
2.将联轴器分别装入各自轴上。
3.调节扭矩传感器与基准面的距离,使它的轴线与原动机和负载的轴线的同轴度小于Φ 0.03mm,固定扭矩传感器在基准面上。
4.紧固联轴器,安装完成。
五、信号输出与信号采集:
1、扭矩信号输出基本形式: 方波信号、脉冲信号。
可根据用户需要制成电压模拟信号输出或电流模拟信号输出(单向、静止扭矩测量)。
2、扭矩信号处理形式:
扭矩传感器输出的频率信号送到频率计或数字表,直接读取与扭矩成正比的频率信号或电压、电流信号。
扭矩传感器的扭矩与频率信号送给单片机二次仪表,直接显示实时扭矩值、转速及输出功率值及 RS232通讯信号。
直接将扭矩与转速的频率信号送给计算机或 PLD进行处理。
六、维护与保养:
1.每隔一年应给扭矩传感器两端轴承加润滑脂。加润滑脂时,仅将两端轴承盖打开,将润滑脂加入轴承,然后装上两端盖。
2.应储存在干燥、无腐蚀、室温为 -20℃——70℃的环境里。
七、注意事项:
1.安装时,不能带电操作,切莫直接敲打、碰撞传感器。
2.联轴器的紧固螺栓应拧紧 ,联轴器的外面应加防护罩,避免人身伤害。
3.信号线输出不得对地 ,对电源短路,输出电流不大于10mA; 屏蔽电缆线的屏蔽层必须与 +15V电源的公共端(电源地)连接。
八、安装使用:
1、使用环境:扭矩传感器应安装在环境温度为0℃ ~ 60℃,相对湿度小于90%,无易燃、易爆品的环境里。不宜安装在强电磁干扰的环境中。
2、安装方式:

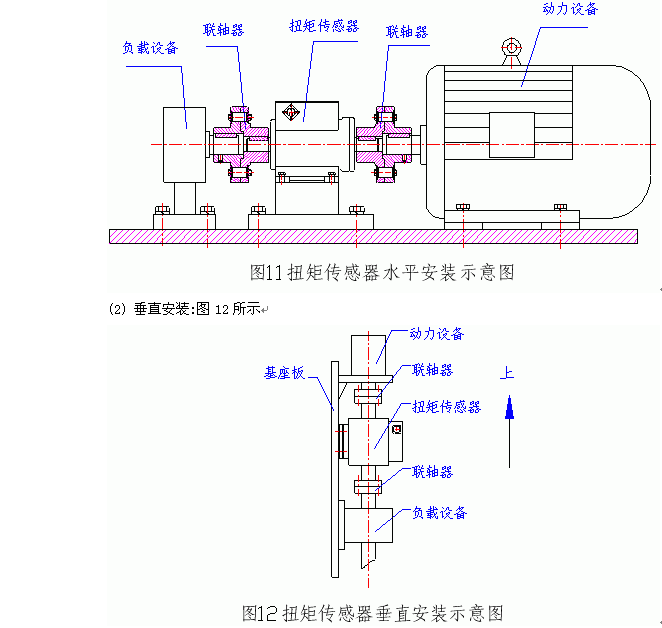

(1) 水平安装:如图11所示:
3、连接方式: 扭矩传感器与动力设备、负载设备之间的连接
(1)弹性柱销联轴器连接如图13所示,此种连接方式结构简单,加工容易,维护方便。能够微量补偿安装误差造成的轴的相对偏移,同时能起到轻微减振的作用。适用于中等载荷、起动频繁的高低速运转场合,工作温度为-20-70℃

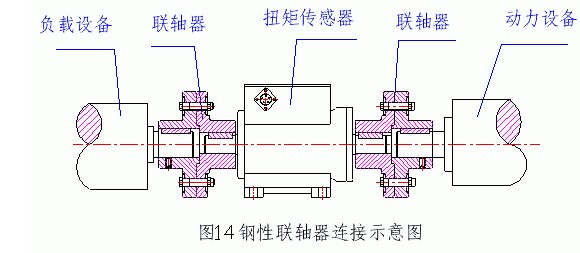

2)刚性联轴器连接如图14所示,这种连接形式结构简单,成本低,无补偿性能,不能缓冲减振,对两轴的安装精度较高。用于振动很小的工况条件。
4、安装要求:
(1) 扭矩传感器可水平安装,也可垂直安装。
(2) 如图11、12所示动力设备、传感器、负载设备应安装在稳固的基础上,以避免过大的震动,否则可能发生数据不稳,降低测量精度,甚至损坏传感器。
(3) 采用弹性柱销联轴器或刚性联轴器连接。 (4) 动力设备、传感器、负载设备轴线的同心度应小于Φ0.05mm。

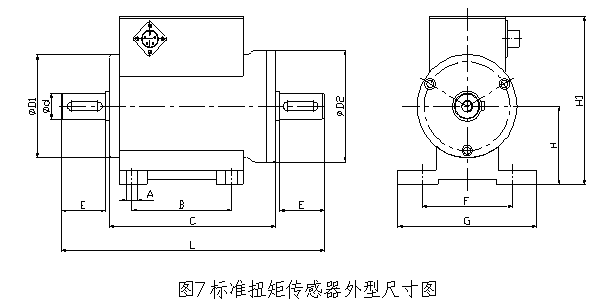

5,安装外形图
规格 (N.M) | Φ d | ΦD2 | A | B | C | E | F | G | H | H1 | L | 键 b*h*l*n |
0-10;30; 50;100 | 18 | 85 | 8 | 72 | 122 | 31 | 61 | 100 | 50 | 108 | 186 | 6x6x25x1 |
200 | 28 | 92 | 8 | 69 | 123 | 41 | 61 | 100 | 56 | 125 | 208 | 8x7x27x1 |
500 | 38 | 106 | 8 | 69 | 127 | 55 | 61 | 108 | 66 | 136 | 238 | 10x8x50x2 |
1K | 48 | 113 | 8 | 69 | 125 | 70 | 78 | 120 | 68 | 158 | 273 | 14x9x51x2 |
2K | 55 | 130 | 8 | 74 | 128 | 70 | 90 | 150 | 85 | 180 | 295 | 16x6x70x2 |
5K | 75 | 144 | 13 | 73 | 134 | 105 | 85 | 140 | 92 | 192 | 349 | 20x14x75x2 |
10K | 98 | 170 | 13 | 81 | 140 | 120 | 110 | 180 | 110 | 224 | 399 | 28x16x101x2 |
20K | 125 | 195 | 4-M12 | 193 | 142 | 120 | 193 | 225 | 125.5 | 253 | 388 | 32x11x101x2 |
30K | 140 | 220 | 4-M12 | 208 | 146 | 150 | 193 | 240 | 140.2 | 281 | 452 | 32x12x130x2 |
