电动执行器测试台简介

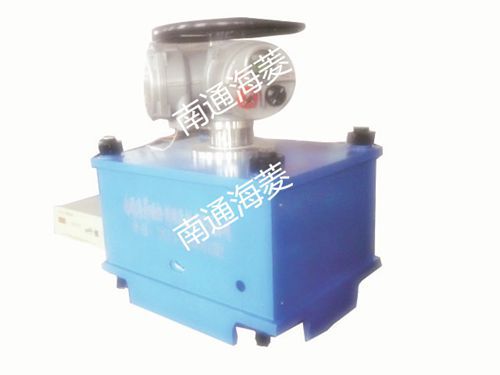

 电动执行器测试台

         本测试台主要用于测量阀门电动装置的输出转矩、输出转速的数据变化,具有输出转矩与激磁电流成正比例线性关系,测量精度高,响应速度快,结构紧凑等优点。
一、 技术参数
          最大加载转矩5000NM,响应速度0.2秒,测量精度±0.5%。
二、 系统组成及功能
         本测试台以2台CZ-200(2000NM)的磁粉制动器作为模拟负载,进行加载测试,以1台5000NM静止 扭矩传感器,1只转速传感器作为检测元件,配以转矩转速显示表,以1台程控电源同时控制2台磁粉制动器,对电动阀门进行加载、过载、堵转等试验。
          所有仪器通过R485总线与电脑连接,实现对电动阀门的自动加载以及对数据的集中处理,实时显示各参数与时间之间的关系曲线,记录整个测试过程。
