EPC-D12电纠偏控制器





一、 产品概要

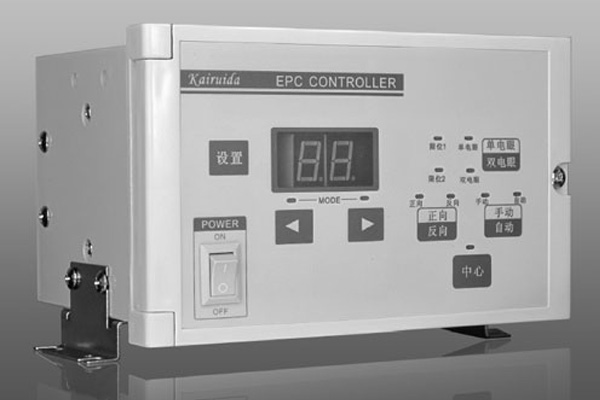

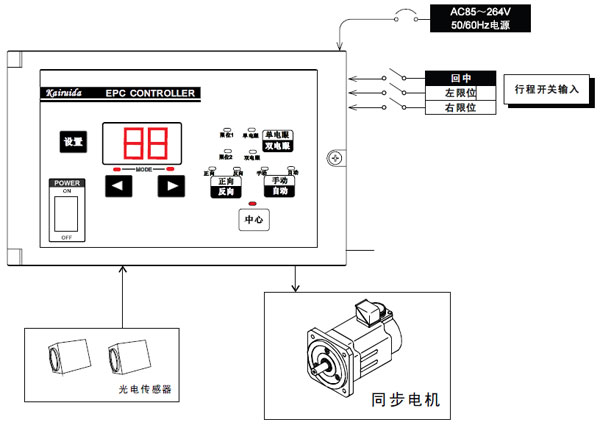

      EPC-D12型光电纠偏控制器是一种跟踪工作材料的边缘或印刷线条进行高准确度的差动和摆动可选择纠偏控制器。EPC-D12是由大规模工业集成电路组成,具有在恶劣工作环境下,抗干扰能力强,可靠性高,使用寿命长等优点。很适应包装行业连续不停机生产工作需要,它已广泛应用到塑料薄膜分切机、特种材料分切机、涂布机、印刷机、复合机等设备上。光电纠偏控制系统是有纠偏控制器、光电眼、电机伺服机构构成。



    系统性能参数:
      可手动/自动工作
      可工作于对边,对线方式
      单/双电眼输入
      响应速度可调
      带限位输入
      纠偏精度≤1mm
      驱动单相同步电机



二、安装布线

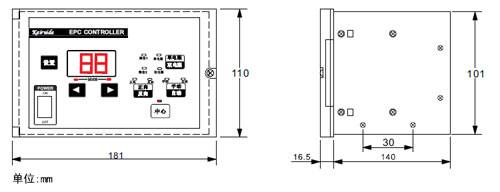

    1、外形尺寸

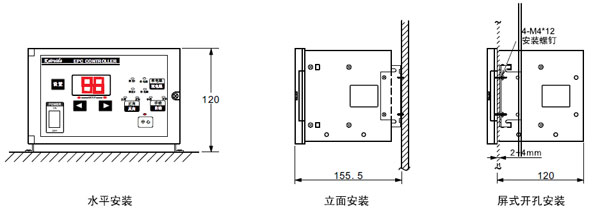

    2、安装

      可采用水平安装 立面安装或屏式开孔安装方式:



三、操作说明



    1、运行前准备

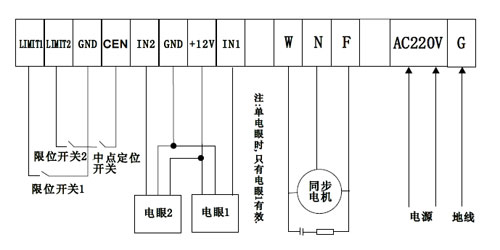

      (一)外部接线,连接电源、电机电源线、限位开关线,按颜色和编号对号接线。

      (二)光电检测材料位置
对材料必须要注意,材料为反射光类(如薄膜、铝箔等),则衬底(如传动辊)应为吸光线漫反射材料(如橡胶辊、布料等)材料颜色差异越大越好,最宜于相色,材料边缘尽量移到中间位置,线条也应在二只光电头光斑中央位置。

      (三)电机方向极性确定
按MAN/AUTO键选择应处于手动状态,按方向左按键则电机运转,材料活动架往左移动,按方向右按键,则电机反将活动架右移动。

      (四)限位幵关控制马达停止方向确定
      *投入电源幵关ON
      *操作手动状态工作(MAN),按手动方向键,电机运转,然后在活动架移动向的限位幵关,用螺丝刀之类的工具,碰上限位幵关,电机运转停止,则表示限位有效,反之用螺丝刀碰上另一端限位幵关,电机运转停止,则表示限位开关接线相反,必须给予调换。

      (五)操作必须注意事项:不允许采用电机运转直接碰上限位幵关,检验限位幵 关有效性,必须用人工检验,否则将损坏电机丝杆的机械结构。



    2、试运行

    (一)运行准备
      1、确认外部接线正确;
      2、确认光电头检测材料边缘或线条位置;
      3、确认电机方向极性是否正确;
      4、确认限位开关控制马达停止方向。

      (二)设定材料基准位置
      1、确定材料在光电头光斑中的位置;
      2、调整光电头上下位置;
      3、调整灵敏度点位器和中央位置。

    (三)自动运行工作

    (四)按下自动按钮

    (五)自动运行纠偏控制
      1、调整灵敏度调节摆幅频率;
      2、调整光电头微调材料至合适位置。



3、控制说明

    (一)当处于手动状态吋,手动操作方式有效,按向左或向右按钮,则电机正转或反转,方向与所连接的线有关;请连接吋认准线的颜色,设置自动状态吋,必须由手动调整光电头位置,将材对准后,方可自动工作。

    (二)左右摆动发光指示
      调整光电头位置观察光电头上红指示灯,发红光指示灯从亮-暗-亮,则表示设定成功,若无该状态,则无基准工作。当电机处于正向或反向工作在基准位左右吋,控制器上批示灯不断晃动地轮流显示电机工作方向。

    (三)材料对边或对线选择
      对于材料首先确定它的基准位置是材料边缘还是印刷线条。确定跟踪边缘以后,再确定左边缘还是右边缘,以后再决定电机方向极性转换按负载。对于印刷品的线条一般定于2MM以上线条作为对于边处理。反之则作为对线处理。

    (四)材料对边或对线选择
      对于材料首先确定它的基准位置是材料边缘还是印刷线条。确定跟踪边缘以后,再确定左边缘还是右边缘,以后再决定电机方向极性转换按负载。对于印刷品的线条一般定于2MM以上线条作为对于边处理。反之则作为对线处理。

    (五)电机方向极性转换按钮
      当按下工作方式按钮,电机朝设定好相反方向离幵,则表示极性方向相反,按下极性键FWD/REV,电机则立即反向回至设定位置,或者将一端移至边缘另一端,即表示极性相反也可以逬入正常工作。

    (六)灵敏度调整
      灵敏度范围由00-10,按设置键到显示窗为00吋摆动速度最快,显示窗为 09吋,振动摆幅速度最慢。



4、设定材料基准位置

      (一) 光电头适应工作环境 温度:20度~40度 湿度:小于90%

      (二) 光电头与材料间高度(仅供参考)
      对边缘材料:反射强烈10—12mm(如铝箔、真空镀铝膜)
      反射较强6—10mm(如PET薄膜、BOPP薄膜)
      反射弱3—6mm (如纸张、布料)
      对线条材料:反射对比强6—10mm (如BOPP上2mm宽黑边)
      反射对比弱3—6mm (如纸张上1mm宽黑线)

      (三)光电头安装
      *如图所示,必须注意紧固光电头位置,以防振动引起位置变化。
      *注意角度与反射面位置,以切线面为基准。
      *避免直射阳光,直射灯光对准光电头基准面干扰影响,切忌电焊环境靠近设备。



四、故障判断和排除

    (一)电机不转:电源和电机接线是否有误,检査电源保险,按钮开关检査,打开外壳检査控制板接线柱,最后换控制板。

    (二)光电头不亮,首先检査连接线,最后检査保险和供给电源。

    (三)设定基准找不到,检查材料对比色差,排除干扰因素,最后打开外检査检测板电路,更换检测板。



五、保养和检查

    (一)应由经过培训的工作人员进行操作,严禁他人触接内部。

    (二)切断电源后,逬行维修检査。

    (三)*电机运转是否正常
              *冷却风机是否正常
              *安装环境是否正常
              *光电镜有无尘埃
              *线路有无损伤
              *有无异常声音和振动现象

    (四)易损件更换
          *限位开关动作约为10000次,定期检査更换
