KTC800A手动张力控制器

KTC800A手动张力控制器


一、KTC800A手动张力控制器特点:
♦采用适应性强的开关电源供电。

♦输入电源AC180〜265V,输出DC 0-24V/4A。

♦采用脉宽调制,效率高。

♦具有三种控制方式选择:恒电流输出,恒电压输出,恒功率输出。

♦采用按键和脉冲电位器调节张力。

♦自动过流保护。

♦多种安装方式,安装便利,美观实用。


二、KTC800A手动张力控制器操作说明
1.工作模式选择

长按“SELECT选择”键3秒,可循环切换恒流(恒电流输出),恒压(恒电压输出),恒 功率输出,外接电位器(外部电压控制)等四种工作模式,面板上对应指示灯长亮或闪亮(其中 选择外部接电位器控制时,恒流模式指示灯闪亮,选择其它模式时,对应指示灯长亮)。

2.恒流模式(恒电流输出)

先切换到恒流模式,面板上“恒电流输出”指示灯长壳,此时旋转调节旋钮,即可调节电 流设定值,设定范围为0.00〜4.00A,步进0.01A。需要注意的是,如果离合器/制动器的功率 较小,真正流过离合器/制动器的电流将会小于设定值,此时控制器会闪烁显示设定他,以表 示未达到设定电流,闪烁3次后,会自动调整为实际能达到的最大电流值。举例而言,例如控 制器接上一个12Nm的磁粉离合器,其铭牌上标注额定工作条件为24V/1.2A,此时如果把电 流设置为1.3A,则实际上流过离合器线圈的电流并不够1.3A,控制器会闪烁显示设定值3次, 之后自动把设罝值调整为1.2A:

3.恒压模式(恒电压输出)

切换到恒压模式,面板上“恒电压输出”指示灯亮,此时旋转调节旋钮,即可调节输出电 压,设定范围为0.0〜24.0V,步进0.1V。

4.恒功率模式

使用恒功率模式前,需要标定离合器/制动器。方法是先断开电源,接上离合器/制动器, 再按住“SELECT选择”键的同时接通电源,则控制器会自动检测离合器/制动器的最大功率。 标定过程中,“恒功率输出”指示灯会闪烁,数码屏上会显示检测到的电流值。标定完成 后,即可以使用恒功率模式。标定一次后,以后无需重复标定(如果更换不同型号的离合器 /制动器则滞重新标定)。在恒功率模式下,转动调节旋钮,即可调节输出功率,范围 0%〜100%,步进0.1V。

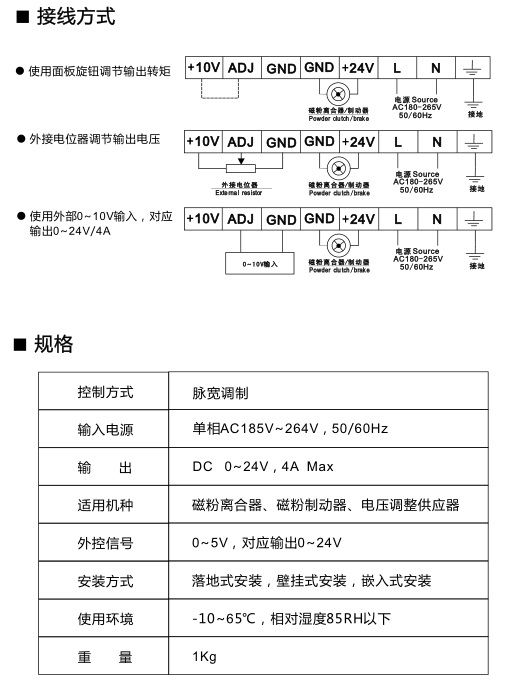

5.外接电位器控制(外部电压控制)

先切换到外接电位器控制模式,此时面板上“A恒电流输出”指示灯闪亮,控制器数 屏实时显示测垦到的电流值。此模式下,面板上的上下按键与调节旋钮均不起作用,输出 压将由外接的电位器(或外部0〜10V)来控制,对应输出0〜24V。

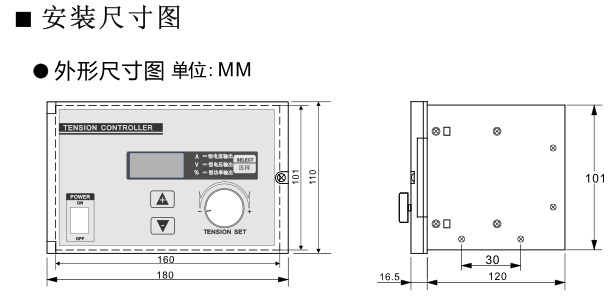

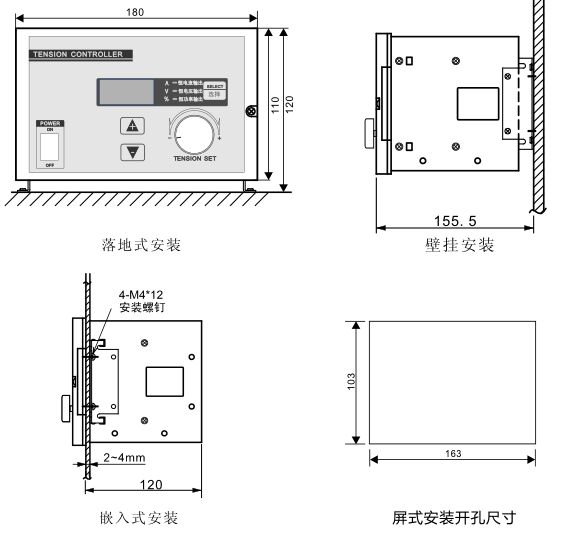

三、 KTC800A手动张力控制器安装尺寸图及安装方式
