原理 磁粉制动器是根据电磁原理和利用磁粉传递转矩的。现已被广泛应用于造纸、印刷、 塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。磁粉制动器其具有激磁电流和传递转矩基本成线性关系的特点。在同滑差无关的情况下能够传递一定的转矩，具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。磁粉制动器是由传动单元（输入轴）和从动单元（输出轴）合并而成。在两组单元之间的空间，填有粒状的磁粉（休积大约40微米）。当磁性线圈不导电时，转矩不会从传动轴传于从动轴，但如将线圈电磁通电，就由于磁力的作用而吸引磁粉产生硬化现象，在连继滑动之间会把转矩传达。磁粉制动器是采用磁粉作介质，在通电情况下形成磁粉链来传递扭矩的新型传动元件，主要由内转子、外转子、激磁线圈及磁粉组成。当线圈不通电时，主动转子旋转，由于离心力的作用，磁粉被甩在主动转子的内壁上，磁粉与从动转子之间没有接触，主动转子空转。接通直流电源后产生电磁场，工作介质磁粉在磁力线作用下形成磁粉链，把内转子、外转子联接起来，从而达到传递，制动扭矩的目的。
用途磁粉制动器是一种多用途、性能优越的自动控制元件。磁粉制动器还经常被用于传动机械的测功加载和制动等。磁粉制动器和磁粉离合器经常配对使用。磁粉制动器是一种性能优越的自动控制元件。它以磁粉为工作介质，以激磁电流为控制手段，达到控制制动或传递转矩的目的。其输出转矩与激磁粉电流呈良好的线性关系而与转速或滑差无关，并具有响应速度快，结构简单的优点。广泛应用于印刷、包装、造纸及纸品加工、纺织、印染、电线、电缆、橡胶皮革、金属箔带等有关卷取装置的张力自动控制系统中。磁粉制动器还可以作为模拟加载器使用，广泛用于电机、内燃机、变速箱等动力及传动机械的功率，效率测量。适用于恒张力控制系统，比如：印刷机、分切机、复合机、涂布机、造纸机、拉丝机和电缆绕线机，以及金属板材、带材、胶片等加工设备和纺织机械等。作为过载器，用在发动机、电动机、电动结构、液压元件、减速器等动力机械中作转矩测量时的加载装置。
无级调速，配上传感器及控制线路便可实现无级调速 ，特别对高转速时速度的微调和中小功率的调速系统。过载保护之中，当工作系统发生意外，转矩超载时，离合器自动打滑，从而保护机械设备和原动力。缓冲启动，停止用 利用连结时的圆滑特性及定转矩特性之缓冲效果， 即加速度一定及不发生冲击的尖峰转矩。
磁粉制动器特点
1、可以轻松进行大范围的控制。
2、可以达到连续滑动运转。
3、可以得到安定的扭力。
4、无鸣叫音。动作面的滞滑现象会发生于摩擦方式，但是在此不会出现，而且也不会发出连结音，所以运转相当安静。
5、热容量很大。由于使用了耐热性优越的磁粉及运用了理想的冷却方法，即使是过于严酷的连续滑动运转，也可以安心使用。
6、可以达到平顺的连续及驱动状态。由于静摩擦系数和动摩擦系数几乎一样，所以完全连结时不会产生震荡，可以因应负载加减速度。
7、CNC精密制造，精确度高，加工精细，线性度好，性能优越 。
8、磁粉纯度高，不加黑色碳粉，性能稳定，寿命长。
9、铝合金构造，具有优良的散热性能，良好的退磁性，响应速度快。
10、运行平稳、在启动、运行、制动状态下，无振动、无冲击、无噪声。
磁粉制动器的选型一般以所需传达Zui大转矩为依据来选定，并同时注意保证实际滑差功率小于磁粉离合器、制动器的允许滑差功率。
计算公式如下：
实际滑差功率P=2×3.14×M×n/60=F*V(单位：W)
公式中：M ----- 实际工作转矩（N/m） F ----- 张力（N）
n ----- 滑差转速（r/min） V ----- 线速度（m/s）
磁粉离合、磁粉制动器在散热条件一定时，其滑差功率是一定值，因此其实际工作转矩与转速可以相互补偿，即滑差转速提高时，则许用转矩将相应下降，但Zui高转速不得高于其许可转速。
例：MG-YSB-10磁粉制动器，其额定转矩M=100N.m,滑差功率P=7KW
则额定转速n=9550*P/M=9550*7/100=668.5r/min
若实际滑差转速n=1500r/min(式中9550为常数系数)
则许用转距应为M=9550*P/n=9550*7/1500=44.6N.m
（式中：9550为常数系数）
1、请以正规的安装方法（将高速旋转侧当作输入侧）来使用磁粉离合器。如果机械的结构非得要输出入轴反安装的话，请务必以1000R/MIN以下来使用。输入轴与输出轴反过来安装的话会使机器长时间空转，磁粉受到搅拌，会大大缩短磁粉离合器的使用寿命。2、请注意湿气。磁粉受潮的话，性能会变得不稳定，所以要特别小心，不要让油或水分侵入内部。特别是安装于齿轮箱时，油分会透过轴部侵入内部，所以要用薄膜完全封住。
3、请注意表面温度。连续运转所造成的表面Zui高温度为运转时90度以下，超过该数值时，耐久性会大为降低。请务必以上述界限温度为标准，使用时务必保持在所容许的滑动工作率之内。
磁粉制动器是由传动单元(输入轴)和从动单元(输出轴)合并而成。在两组单元之间的空间，填有粒状的磁粉（休积大约40微米）。当磁性线圈不导电时，转矩不会从传动轴传于从动轴，但如将线圈电磁通电，就由于磁力的作用而吸引磁粉产生硬化现象，在连继滑动之间会把转矩传达。磁粉制动器的原理与磁粉离合器类似，只是把传动单元变成了固定单元。
磁粉制动器、磁粉离合器的运输过程中，常使用磁粉集结在某处，有时甚至会出“卡死”现象。此时只要将制动器或离合器的整体翻动180度，用木榔头敲打几下，使磁粉松散开来。或用杠杆将轴左右转动，只要转动后即可。连轴节的连接配合上建议选用间隙配合。严禁轴向敲打。在使用前应进行跑合转，通过20%左右的额定电流运转几秒后断电再通电，反复几次。500N.m以上的制动器。部份磁粉另装。可在跑合中，将磁粉从上端磁粉加注口，在不通激磁电流的情况下边转动边逐渐注入。

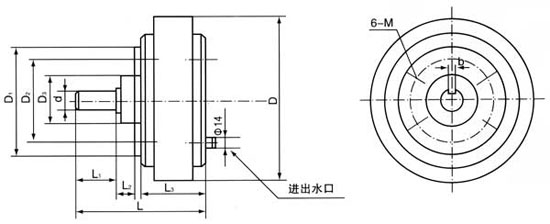

水冷的磁粉制动器、离合器运转后即通水(水压不大于1.5/平方厘米)出水口不得有压力。转子带水冷的磁粉制动器，在出水口的里端有一小滴水孔，如发现滴水应及时更换同型号的水封，切勿堵塞。自然冷却或风冷的制动器、离合器、表面温度不得超过80摄氏度。可用风扇或鼓风机强迫冷却。如余量大、转速低、表面温度低可不通水。
磁粉制动器、离合器、使用时尽量采用关轴节式的联接方式，不支持使用径向承受主传动的联接传动方式。
如齿轮皮带轮等。如确需用，齿轮皮带轮传动建议轴向增加支承。
1.由于在运输过程中或放置时间过长导致在两组单元之间填有的磁粉散落一边，且在开机前未做激磁造成卡死。
2.由于产品制造精度低，转子的同心度不够，造成输出转矩不均或卡住。
3.在生产过程中封入磁粉过量造成。
4.使用劣质磁粉造成。
针对以上几种情况，建议：
1.正式运转前或装置移动后，必须作均匀运转才能正式操作。这样才能产生平滑的转矩，均匀运转方式如下：
在无激磁状态下，驱动侧尽可能高速（1800rpm以下）回转约1分钟后，设定激磁电流在额定的1/4-1/5，一方面回转驱动侧，一方面5秒间开，10秒间关，间竭激磁约20次。
2.在选择购买磁粉离合器/磁粉制动器时，选择质量有保证的产品。
