    系统采用磁粉制动器作加载器;采用相位差式转矩转速传感器进行电机扭矩测试;采用电量变送器进行电机电参数测试,以完成电压测量、电流测量、功率因数测量、功率测量、效率测量、频率测量;采用数字温度传感器进行温度测量;根据用户要求设计电机测试软件,输出电机测试报告。整个系统是一个电机综合试验台。
    该测功机可进行直流电机测试、普通三相电机测试、汽车起动电机检测、汽车雨刮器电机检测、减速电机检测、电动自行车电机参数测试。
    该系统可以进行加载试验、效率试验、温升试验、堵转试验。

一、测试数据
    1. 输入电压、电流、功率因数、频率、输入电功率
    2. 输出转矩、输出转速、输出功率
    3. 效率
    4. 温升

二、系统示意图

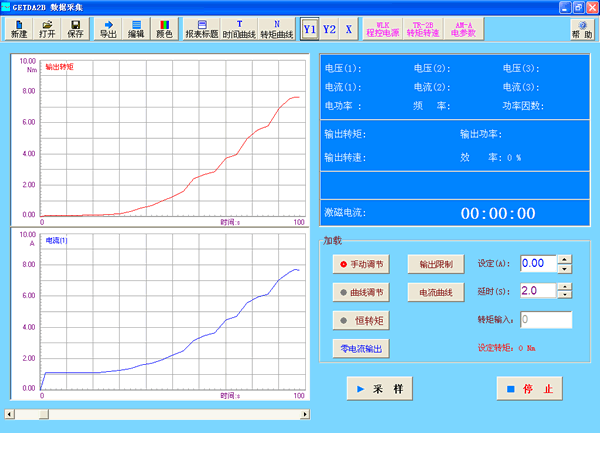

 三、电机检测软件界面

 四、电机特性曲线
        该软件界面以日本小野测器(ON0 SOKKI)TS-7700扭矩工作站专家系统为蓝本设计而成。

五、加载

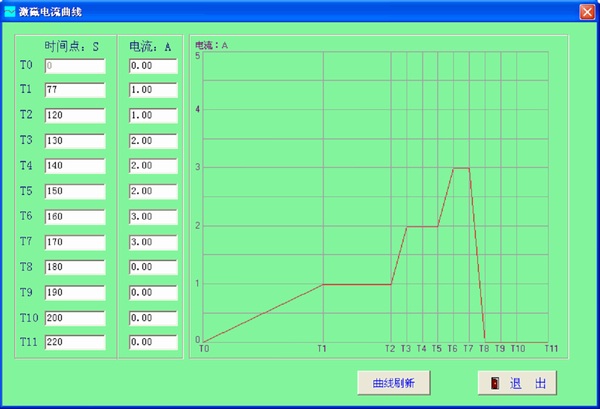

  可按照设定的激磁电流变化曲线加载。

六、测功机测试台(测功机)


测功机试验台可按照客户要求定制。
七、电机启动电流测试(选配)
    增加瞬时电流采集器和 GETi 测试软件,可绘制电机启动电流曲线。

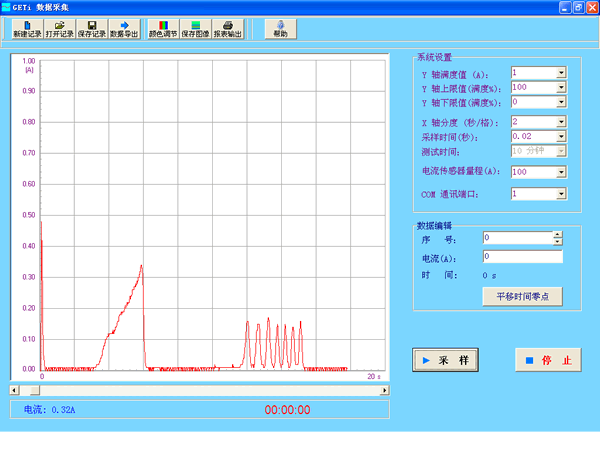

    软件界面如下(电机启动及电机加载时的电流曲线):



测功机系统说明
   1. 系统通过1台相位差式转矩转速传感器及1台TR-1C转矩转速采集仪采集检测电机(测功机)的输出转矩和转速;用1台AM-A型电参数采集仪采集检测电机 (测功机)的输入电压、电流、功率因数、频率等参数;用1台TEM-2温度采集仪检测温升;用WLK-3B程控电源控制磁粉制动器对电机进行加载。
   2. 所有仪器通过RS485总线与电脑连接,实现对电机的自动加载以及对数据的集中采集。实时显示各参数与时间之间的关系曲线,以记录整过测试过程。
   3. 生成电机的特性曲线。
   4. 以曲线的形式输出报表。
   5. 测试数据可导出生成Microsoft Excel文件(*.xls),用于对采集数据的再处理。
