ZH-1 张力变送器

ZH-1 张力变送器用于检测卷绕系统中物料的张力,用四位数码管显示实时张力值的百分比值,输出0-10V电流信号。
ZH-1 张力变送器可配接电阻应变式张力传感器,也可配接半导体应变式张力传感器。
一、电阻应变式张力传感器主要技术指标
1.灵敏度:>2mv/v
2.输出阻抗:350Ω
3.桥压:10VDC
4.误差:≤0.1%FS
二、半导体应变式张力传感器主要技术指标
1.灵敏度:>40mv/v
2.输出阻抗:120Ω
3.桥压:6VDC
4.误差:≤0.3%FS
三、ZH-1 张力变送器技术指标
5.显示误差:<0.5%
6.输出电流误差:<0.5%
7.功耗:<5w
8.0-10V的输出负载:<600Ω

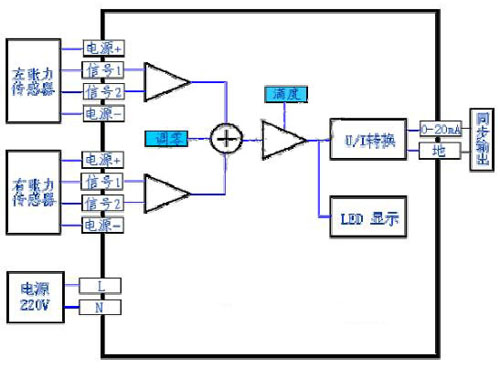

四、原理框图

五、张力标定
ZH-1 张力变送器可输入2 路张力传感器信号,最大显示值为199.9。
1.按端子说明将张力传感器连接,如只用一只张力传感器,请将另一张力传感器的信号端子悬空。
2.调零:接通电源,张力传感器不加砝码(空载),调节零点电位器,使显示值为0;此时,输出的电压信号为0V。
3.对张力传感器施加力,显示值应增大,如出现负值,请将张力传感器的信号线对调,重新调零。
4.满度调节:对张力传感器加满载,调节满度电位器,使显示值为100.0;此时,输出的电压信号为10V。
5.



四、端子说明
1脚:传感器1 的“电源-”及屏蔽层
2 脚:传感器1 的“信号+”
3 脚:传感器1 的“信号-”
4 脚:传感器1 的“电源+”
5 脚:传感器2 的“电源-”及屏蔽层
6 脚:传感器2 的“信号+”
7 脚:传感器2 的“信号-”
8 脚:传感器2 的“电源+”
9 脚:0-20mA 的“地”
10 脚:0-20mA 的“输出”
11、12 脚:AC220V 电源
五、说明
需在定货时说明电流输出形式(0-20mA 或4-20mA)。
