SC548全自动张力控制器

SC548全自动张力控制器

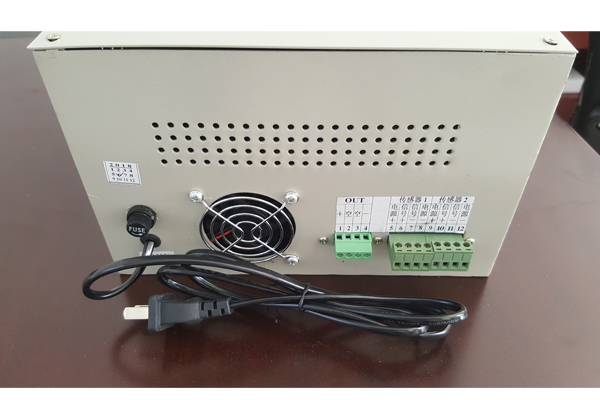

一、首先对仪表所配备的传感器进行接线,对传感器施力下压为正。OUT最大输出为36V3A,直接与制动器或离合器相连。SC548全自动张力控制器具体接线方式如下:


OUT

传感器1
传感器2
 -
电源+
信号+
信号-
电源-
电源+
信号+
信号-
电源-
1
2
3
4
5
6
7
8
9
10
11
12

SC548全自动张力控制器

二、关于SC548全自动张力控制器前面板上几个微型电位器的调节:
1、“调零”电位器:顺时针调节时,实时张力值显示应增大。系统安装完毕后,静态状态下,调节调零电位器,使实时张力显示为0。若张力原显示值后有小数点,则表示为负值,应顺时针调节调零电位器至显示为0,若张力原显示值后无小数点,则逆时针调节调零电位器至显示为0。
2、“满度”电位器:顺时针调节时,实时张力显示值应变小,表示此时放大倍数变小。当传感器在系统中受力达到标定值时,调节“满度”电位器,使实时张力显示值显示为100。
3、“速度”电位器:顺时针调节,输出电流值升降的速度更快些。
4、“限流”电位器:顺时针调节时,自动状态下,输出电流值减小,从而限定系统中的运行速度。此值的设定对整个系统起保护作用。


三、本张力控制仪张力显示数值为模拟数值。
自动状态下,当实时张力大于设定张力时,输出电流值减小,当实时张力小于设定张力时,输出电流值增大,电流值增大,则系统中张力增大,当大于设定张力时,输出电流减小,系统张力随之减小,从而循环,实现自动控制。


四、SC548全自动张力控制器仪表调试顺序:
1、将“手动电位器“逆旋至零位,再将“自动”、“手动”开关拨至“手动”档。
2、按需装上一或两只传感器,对传感器在静态下进行调零,此时试着下压传感器,前面实时显示数值应增大,且后面应无小数点,若此时有小数点,则表明传感器的接线反了,则需将同一传感器的“信号+”与“信号-”对调。
对传感器施压至其量程值,调节“满度”电位器,使实时张力显示值为“100“,大部分调试时,此值的设定不需太严格,只要确保系统中的压力小于传感器的量程值即可。
3、调节“手动”电位器,至系统中张力正巧,记住此时“实时张力”显示值或平均值“a“,注意”a”值越平稳越好,否则说明系统的抖动太大,此时需检查传感器或机械传动部分的安装。
4、调节“设定”电位器,使“设定张力”显示值为a。
5、将“自动”、“手动”开关打“自动”。
6、正常运行时,若对系统感觉仍有稍快或稍慢,可以轻微调节设定电位器。逆时针旋时,运行速度会稍降,反之稍升。
7、调试完毕,系统实现自动控制状态。
8、系统工作完毕,请将“自动”、“手动”开关打“手动”,下一轮工作时再打“自动”,如此轮回,可以防止开机时物件的抖动。
