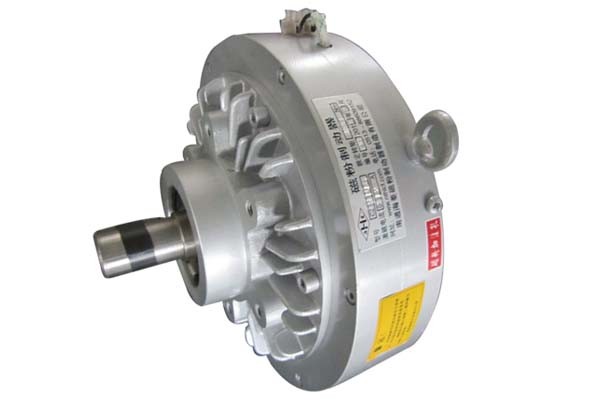

单出轴法兰式磁粉制动器(CZF型)

单出轴法兰式磁粉制动器(CZF型)

规格型号
额定转矩Nm
额定电流A
滑差功率Kw
磁粉用量g
冷却方式
外形尺寸
轴联接尺寸
法兰式联接尺寸
D
L
d(h)
b
L1
L2
D3(g)
D2
D1
M
CZF-0.2
2
0.5
0.05
10
自然
100
105
9
消扁
19
5
44
50
75
4
CZF-0.6
6
0.8
0.13
15
自然
125
120
12
4
20
16
42
65
80
6
CZF-1.2
12
1
0.24
35
自然
152
126
15
5
30
20
50
65
80
6
CZF-2.5B
25
0.8
0.45
50
双侧散热筋
185
150
20
6
38
25
62
78
95
6
CZF-2.5
25
1.5
0.36
60
双侧散热筋
190
162
20
6
40
20
62
78
92
6
CZF-5
50
0.8
0.5
60
双侧散热筋
200
185
25
6
55
22
74
100
132
6
CZF-10B
100
1.3
1.8
130
双侧散热筋
255
188
30
8
50
31
100
140
165
10
CZF-10
100
1.2
3
120
定子水冷双侧散热筋
180
230
28
8
55
36
100
140
165
10
CZF-20
200
2.5
5
180
定子水冷双侧散热筋
310
245
35
10
60
35
110
150
175
10
CZF-30
300
2.0
6
300
定子水冷
380
315
45
14
70
36
130
200
230
12
CZF-40
400
2.2
7
380
定子水冷
380
315
45
14
70
36
130
200
230
12
CZF-50
500
2.5
10
400
单双水冷
400
410
60
18
100
40
150
220
260
12
CZF-63
630
2.5
12
500
单双水冷
400
410
60
18
100
40
150
220
260
12
CZF-100
1000
2.5
18
1000
单双水冷
480
490
60
18
100
20
185
343
385
12
CZF-200
2000
3
30
1800
单双水冷
570
545
75
20
110
33
200
433
480
12
CZF-500
5000
3
45
4200
单双水冷
776
665
90
25
140
30
250
586
640
12

磁粉制动器的工作原理与特性
        磁粉制动器原理图(以柱形转子、外壳静止、伸出轴、自然冷却型产品为例)。嵌装着线圈的部分为磁轭,主动转子和被动转子之间用轴承隔离,在主动转子的内外之间形成了两个同心的圆柱形空隙,外面为空气隙,内面为工作隙。在工作隙中,加入导磁率高、耐热性好的磁粉。当主动构件回转而线圈选用的目的。

        选用不通电励磁时,工作隙中的磁粉由于离心力作用被压附在主动转子的内壁上,主、从动转子之间没有力的相互作用,也就没有转矩的传递,被动转子与主动构件处于完全脱离状态,即"离"。当励磁线圈通电时,沿着磁轭---主动转子---磁粉---从动转子---磁粉---主动转子---磁轭产生工作磁通,在磁通的作用下,磁粉沿磁通方向呈链状连接起来,称磁粉链。此时磁粉链与工作面之间产生摩擦力,磁粉与磁粉之间产生抗剪力,磁粉链把两个回转体连接在一起传递转矩,即"合"。磁粉链的接合力的大小由磁轭励磁后的磁场强度所决定。

        磁粉制动器采用优质原材料,非磁饱和型结构和合理的磁路设计,产品体积小,转矩大、响应时间短、线性范围宽、转矩回差小,并选用优质球形合金磁粉,耐磨损,耐老化。加之精心设计的散热结构,更使得产品热容量大、使用寿命长、允许在严酷的连续滑差状态下长期运转、可靠性高。成套性强:可配套手动张力控制器;电脑型恒张力控制器;数字式智能张力控制器等电控装置,满足其各种用途控制需要。

磁粉制动器使用注意事项:

  1、请注意湿气。磁粉受潮的话,性能会变得不稳定,所以要特别小心,不要让油或水分侵入内部。特别是安装于齿轮箱时,油分会透过轴部侵入内部,所以要用薄膜完全封住。

  2、请注意表面温度。连续运转所造成的表面最高温度为运转时90度以下,超过该数值时,耐久性会大为降低。请务必以上述界限温度为标准,使用时务必保持在所容许的滑动工作率之内。
